PCB切割銑刀全自動分板機全自動PCB分板機-YSVC-600技術規格： | |
單邊工作尺寸： | 290mm X 350mm |
四軸伺服驅動： | X、Y1、Y2、Z |
X-Y AC Servo 速度： | 0-1000mm/sec |
主機+集塵機重量： | 800 KG |
機器尺寸： | 1075mm×1430mm×1460mm(D×W×H) |
CCD相機校準精度： | ±0.01mm |
集塵柜尺寸： | 640mm×785mm×1760mm(D×W×H) |
分板應力數值： | 300uε以下 |
X-Y 重復精度： | ±0.02mm |
集塵機功率： | 3HP（選項5HP） |
切割精度： | ±0.08mm |
PCB板切割厚度： | 0.2mm-6.0mm |
刀具直徑： | 0.8-2.3mm |
Z AC Servo 速度： | 0-800mm/sec |
NSK主軸轉速： | Max.60,000rpm |

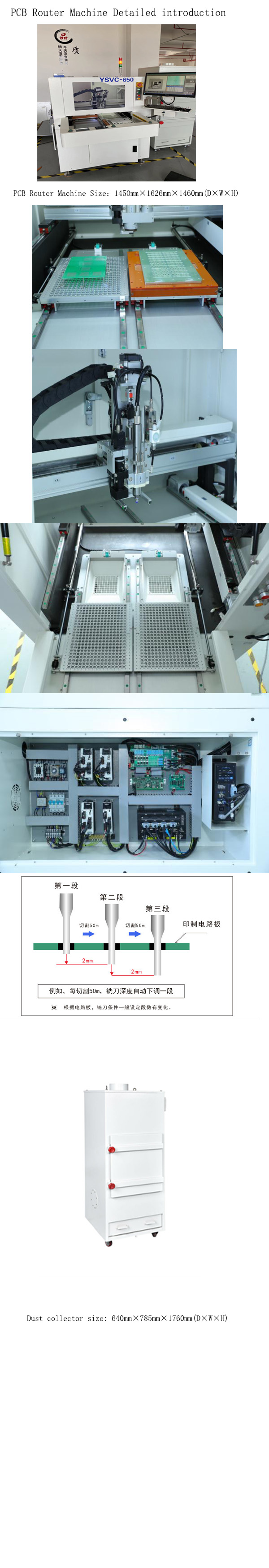

雙工作臺結構
1.采用雙滑軌與氣缸雙平臺運行.可同時切割不同類型的產品，大幅度減少取板與放板等待時間，同時可將雙平臺改為大單平臺使用，加大工作尺寸，大幅度提升設備靈活性。
下吸塵主軸結構
1.采用高速進口主軸切割分板，大幅降低切割應力，精度高，慣性小，響應快。
2.銑刀檢測系統，實時監控銑刀狀態，有效防止斷刀后繼續運行等現象。
3.全新視覺系統，均勻的環形光源，具有亮度調節功能，使得各類型Mark點更好識別，適應如鍍錫、鍍銅、鍍金、噴錫、與各類型不同顏色的PCB.全系配備視覺對位補償功能。
下吸塵方式結構
1.漏斗式密封設計，吸入口采用45度斜角，減少粉塵在內部產生渦流現象。
CNC專用控制器
1.獨立CNC專用控制器，將控制部分集成一體，回路控制穩定性強，精度高，響應傳輸快，抗干擾性強。
集塵機
采用高效率馬達及風葉，吸力大，內置滌綸針刺氈除塵布袋空隙率大透氣性能較好,抗氧化性強,噪音可控制在80分貝以內。
售后服務
1.整體設備保固期為一年，若有質量問題免費提供售后維護及更換。
2.售后服務人員均為本公司資深專業技術人員，經過公司的正規培訓，考試合格后才單獨作業的。
3.售后部接到設備故障通知后，如設備不能正常工作時，珠三角內半小時內做出答覆，2小時內派遣人員趕到現場解決問題；外半小時內做出答覆，再根據具體情況24小時內派遣售后人員到達現場解決問題。（如開機不能正常生產，售后人員與客戶進行溝通，按客戶的要求時間內趕到現場）。
4.本公司售后人員全天24小時待命工作，不分星期六和星期天與節假日。
5.設備到達貴司后，我公司安排工程技術人員安裝調試。
6.我公司可安排售后技術人員駐客戶公司三天，負責培訓及技術指導（可根據客戶適當要求延長時間）直到接受為止。
7.我公司售后技術人員負責全面培訓，貴司操作及技術人員對我公司設備的安裝及操作，全心服務，毫無保留。
8.如客戶公司有要求的前提下，我公司可幫助客戶公司對其技術人員進行分板機操作調試考試等.
分板機歡迎客戶持樣前來或寄樣來試機評估！
【分板機老品牌，首推宇順力】"宇順力分板機" 蘇州市宇順力昆山東莞市長安宇順力自動化設備有限公司專業開發銑刀式分板機，PCBa Router，LED分板機,燈條分板機,沖床分板機,FPC沖床分板機,PCB分板機,PCB電路板分板機,曲線分板機,氣動分板機,線路板分板機,PCB切板機,PCB鑼板機,鋁基板分板機,走刀式分板機,自動分板機,曲線分板機等。 設備主要應用于:手機平板等通信數碼電子,家用電器,LED照明,安防電子等相關電子行業的各種軟硬PCB板,FR4/FR6 PCB,軟FPC,LED燈條,LED燈帶,鋁基板,銅基板沖壓裂片機等。
蘇州市宇順力電子有限公司 華南地址：（總部）
地址：廣東省東莞市涌頭村山泉路十號
電話/TEl：0769-88087410
劉小姐咨詢電話： 13862072520
華東地址：地址：江蘇省蘇州市昆山市金陽東路1068號（國瑞產業園）
電話/TEl：0512-62751429
曹先生咨詢電話：13450659407
郵箱/Mail：seles@hk-yush.com
經營范圍：激光基板分板機，全自動銑刀分板機，在線PCB Router機，PCB,FPC,基板，銅基板鋁基板切割分板分切模具、沖壓分板機裂片機，punching機非標自動化定制全自動MCPCB分板機#字型自動分板機 FPC激光分板設備燈條分板器FPC分板機PCB板分板機V cut 開料機沖床分板機 ，基板脈沖焊接機,基板排線焊接機,基板光器件模塊熱壓機
