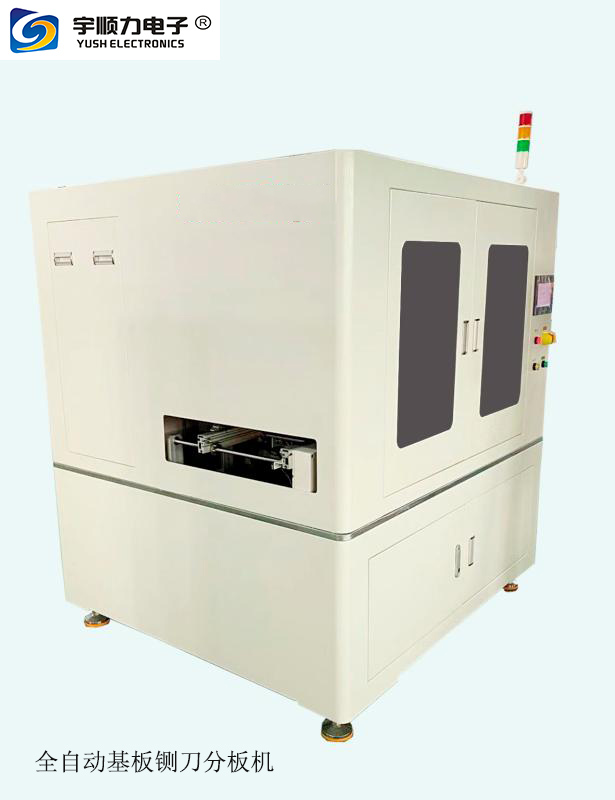

自動鍘刀分板機-YSV-4A

 概述:

1. 針對COB光源板開發的分板設備，采用PLC觸摸屏控制自動送料分板。

2. 方便分板各種COB基板，球ED鋁基板，COB陶瓷板等。

3. 氣混合式設計，雙直刀分切，特別適用與分割精密PCB板。

4. 鍘刀式分割，適用于各種厚度PCB板，切板行程厚度2MM以下。

5. 防呆結構設計，操作簡易,安全生產。

6. 分板效率比傳統分板機快5-6倍。

7. 分切時對元件微應力在200左右,避免錫裂，防止精密零件受損。








8.




   產品簡介:
   1、PLC精確控制自動化分板，對接上板機，可實現無人值守全自動分板作業。
   2、針對半導體產品分板設計。
   3、特定料盒自動上料，并且有防呆功能。
   4、采用鍘刀方式分板，應力小，分板質量高。
   5、自動取料，產品自動擺盤，并且可擺進籠。
   6、全程無需人工操作，對產品起到一定的保護作用。





   產品詳情




   作業流程:

9. 分板寸尺 (可定制)：L100*W200MM    刀具尺寸Toolsize ：直刀230*45*6

10. 人工將裝有產品的特定料盒放入機器

11. 機器自動定位料盒，氣桿推產品到機器定位治具

12. 機械手夾取產品，送入分板機

13. 分板機按照設定的程序開始分板

14. 后端機械手夾取產品，放入定位冶具

15. 擺盤機械手吸取產品，進行擺盤

16. 機器完成一個工作流程

1. 項目 YSV-4A



1. 名稱 半自動鍘刀分板機

2. 外形尺寸Outline size L/W/H (L)890X (W)550X(H)1090mm

3. 刀具尺寸Toolsize 直刀230*45*6

4. 刀具材質Tool material 進口高速鋼

5. 刀具品牌Tool brand 宇順自制

6. 分板厚度Router thickness 0.5-3.0mm板厚(V-CUT 板厚三分之一)

7. 分板寸尺 L100*W200MM (可定制)

8. 分板速度Router speed 1刀/2s

9. 工作氣壓Air pressure O.5-0. 8mpa

10. 工作電壓Voltage 220v可選

11. 設備功率Power 120W

12. 重量Weight 約150kg
