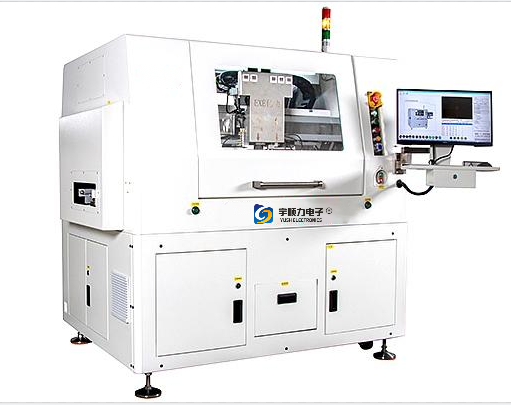

在線PCB分板機（雙軸）YSL-910LAT

詳細的產品描述

一?；緟?shù)及規格：

 1. 子板工作范圍：300mmx350mm

 2. XYZ驅動方式：交流伺服電機

 3、運動軸數：9軸

 4、程序教學方式：彩色ccd圖像直觀教學輸入

 5、操作界面：win7窗口操作界面

 6、上真空功率：5hp，下除塵器功率：3hp（可選5hp）

 7、切削主軸sycotec（德國）：max80000rpm（自動換刀）

 8. XY交流伺服速度：0-1000mm/sec  ； z 交流伺服速度：0-800mm/sec

 9、xy重復精度：±0.01mm

 10、切割精度：±0.02mm

 11、Ccd相機標定精度：±0.01mm

 12、板應力值：300uε以下

 13、刀具直徑：0.8-2.3mm

 14、pcb板切割厚度：0.2mm-6.0mm

 15、主機及除塵機電壓力：220v 1φ和3φ

 16、耗電量：3.5kva

 17、靜電消除槍

 18、視覺系統：高分辨率數碼相機

 19、驅動電機：交流無刷伺服電機

 20、機械取放臂：防靜電真空吸嘴

 21、進料方式：鐵路運輸

 22、出料方式：皮帶輸送或汽車輸出或軌道輸送

 23、移載方式：真空吸嘴吸附移載

 24、流向：左→右

 25、程序備份：usb接口

 26、控制方式：專用控制器

 27、集塵柜尺寸：640mm×785mm×1760mm(d×w×h)

 28、.機器尺寸：2014mm×1230mm×1650mm(d×w×h)

29、主機+除塵器重量：1000公斤

二、設備配置介紹

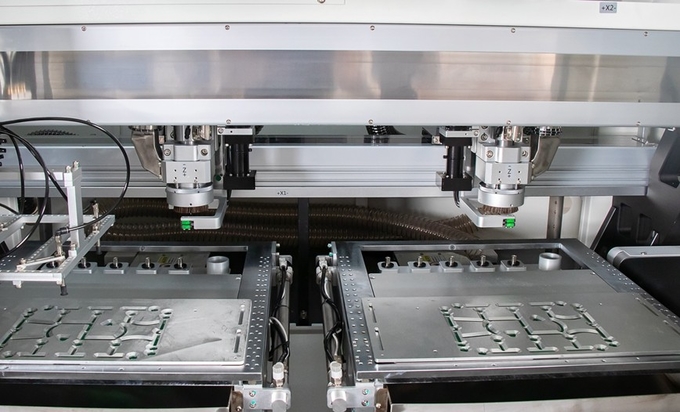

 1.雙工作臺結構

 采用雙滑軌和油缸雙平臺操作。可同時切割不同種類的產品，大大減少取放板的等待時間。同時可將雙平臺改為大單平臺，增加工作面積，大大提高設備的靈活性。

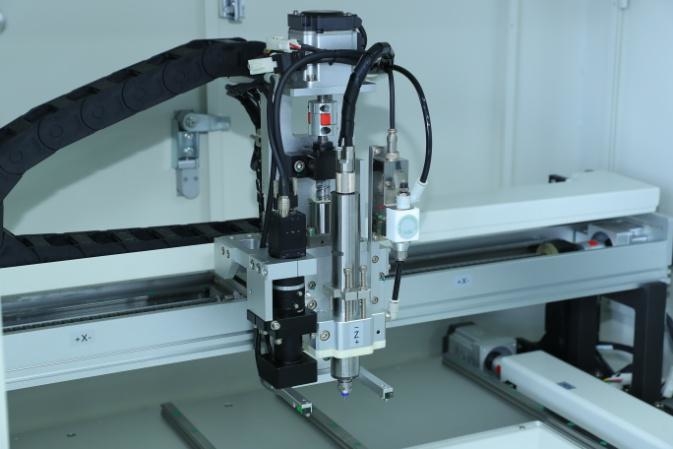

2、真空主軸結構下

 a.YSL-910LAT雙主軸在線銑刀分板機采用高速進口主軸分板，大大降低切削應力，精度高，慣性小，響應快。

b.銑刀檢測系統，實時監控銑刀狀態，有效防止切削后繼續運行的現象。

c 全新視覺系統，均勻環形光源，帶亮度調節功能，使各類型Mark點更好識別，適用于鍍錫、鍍銅、鍍金、噴錫等各種不同顏色的PCB。整個系統配備了視覺對位補償功能。

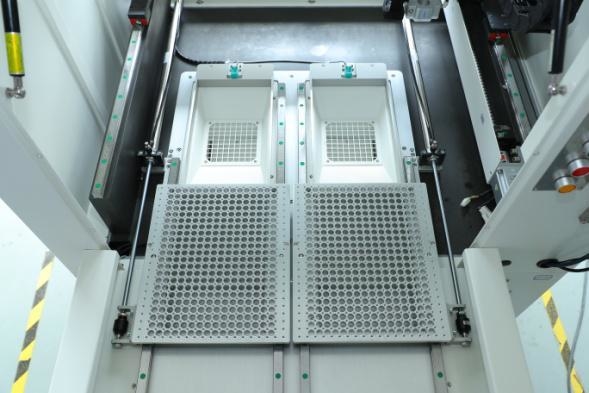

3.真空結構

 漏斗密封設計，吸入口采用45度斜角，減少粉塵在內部產生渦流現象。

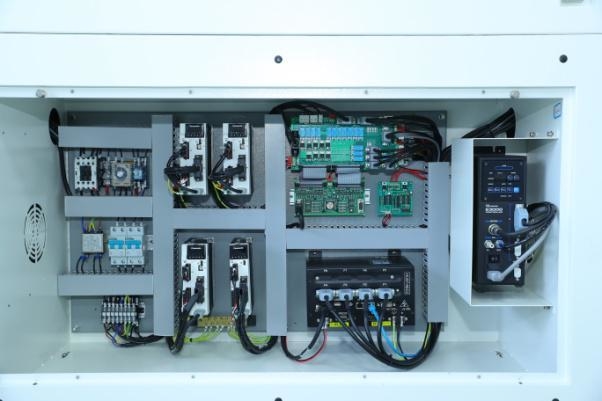

4 、CNC專用控制器

 獨立CNC專用控制器集成控制部分，回路控制穩定性強、精度高、響應傳輸快、抗干擾性強

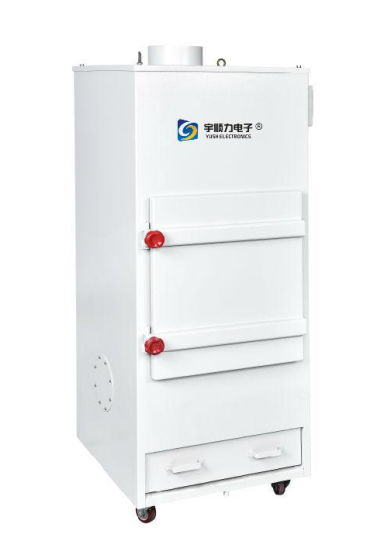

5、集塵機
