方法步驟

1.分板前首先檢查走刀式自動分板機是否正常，確認無誤方可由操作員自行操作，這個首選是走刀式自動分板機供應商先會給大家調試好，然后方可使用，以后稍微檢查一下就能使用。

3.觀察每個切割的位置是否正確，覽檢無誤后，踩下腳下走刀式自動分板機開關，加工開始，此時需注意手的安全，

產品詳情

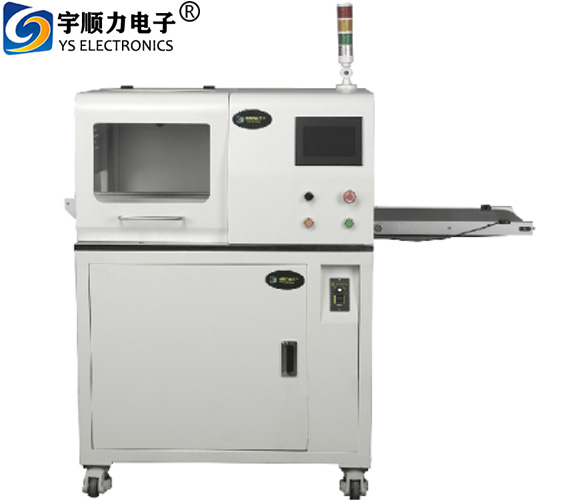

全自動走刀-YSV-3A

產品簡介:

1. YSV-3A--PCB全自動走刀式分板機，微電腦控制全自動分板，高效率同時兼具走刀式分板機的各種優點:應力小走刀式分割避免線路板暗傷、錫裂等問題，適用性廣泛，適合雙面帶有元件的線路板。

2.采用了PLC和觸摸屏人機界面控制系統，自動故障停機顯示，智能參數定位系統，可精準的實現PCB等距或不等距v-cut 槽每一步對位，設置有點動功能，點動功能可手動點動實現確認v-cut 對刀精準度從而更能保證分割出最佳品質產品。

本機帶有記憶儲存功能(可儲存100組數據),這功能方便操作(只要是儲存過的產品數據)直接下載使用無需再設置，快速換板分割，實現一臺機器多種板型分割作業。

1. 機器還設有操作技術員使用界面和工程技術員使用界面，操作技術員使用界面可下載相對生產的產品數據工作，但不可更改數據，工程技術員使用界面是帶有密碼輸入，密碼輸入后工程技術員就可對數據更改下載等。

1. 特點:

1. 定位精度高。

   2.切板應力小。

   3.紅外線光幕感應，安全性能高。

   4.自動送板、切板，效率更高。

   5.可對接上下板機，更省人工。



   技術參數

1. 項目 YSV-3A                             名稱 PCB全自動走刀式分板機

2. 外形尺寸L/W/H 990mm*550mm*1250mm        刀具尺寸 圓刀125mm*3mm

3.                                                  直刀400mm*43.5mm*6mm

4. 刀具材質 進口高速鋼                     刀具品牌 SKH-9

5. 分板厚度 三分之一板厚                   分板長度 1mm-5mm

6. 分板速度 300mm/s                        分板寬度 1mm-200mm最佳

7.                                                 (最小片寬，非整拼寬度)

8. 工作氣壓 0. 5-0.8mpa                    工作電壓 220V/110V可選

9. 設備功率 150W                           整機重量 200kg
