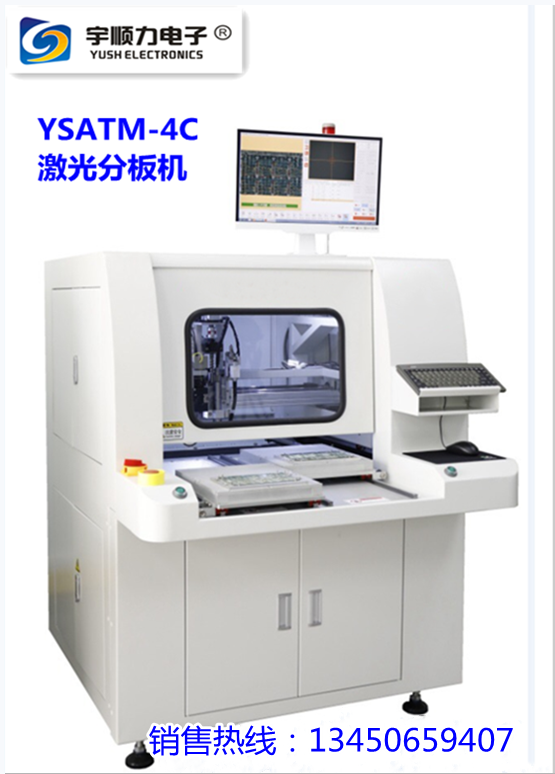

分板機的組成部分為激光器、振鏡/聚焦鏡、直線電機、控制系統、工控系統、抽塵吸附系統、冷卻系統、大理石穩定平臺及機柜。

激光器

根據PCB基底的材料不同選用的激光器有所區別，具體可以參照“”。激光器是核心，激光器的穩定性直接決定著加工的效果、效率，保證產品質量。因此通常情況下我們都是采用進口激光器，如IPG、SP、AOW、PI等，特點除了穩定就是貴。激光器成本占到整個設備成本的三分之一，不同的光源甚至?xí)唷?/span>激光器是PCB激光切割分板機最貴的核心器件。

切割頭(振鏡/聚焦鏡)

根據切割的材質不同，選擇的加工頭子不一樣，比如切割鋁基板PCB采用的是普雷斯特的聚焦鏡，切割環氧樹脂材料PCB則采用的是振鏡，主要進口品牌有CTI、SCANLAB、RAYLASE等。加工頭也是最核心的器件，是高速效率和精度的有效保障，幾乎市場上都是采用進口器件，其價格自然也不會便宜。

直線電機

直線電機是PCB激光切割機里面加工幅面的有效保證，加工幅面越大，采用的直線電機也越大，自然價格也更貴。由于振鏡的單次掃描范圍比較小，所以才用到直線電機的拼接，直線電機的精度直接影響著拼接的精度，如果想要保證到3微米內的精度，只能采用進口電機，如臺灣上銀等。盡管國產直線電機也出現了許多佼佼者，在精度要求不高的情況下也是可以考慮選用，但總體來說總是差強人意。直線電機的價格是僅次于激光器價格，是重要組成器件。

軟件控制系統

一款設備好不好用，除了硬件的穩定性，軟件控制系統就是最直觀的體現了。軟件功能要實現所有功能的兼容性，并且能夠傻瓜式操作，能夠控制、編輯、兼容各類硬件接口，想要的工藝參數直接能夠在軟件上一鍵操作，這是他的核心所在，如果一款軟件控制經?？ㄋ?，不兼容不僅僅影響設備的性能，更是影響著正常的工業生產。所以一款高質量的控制系統都是經過長年累計的設備經驗，結合客戶現場開發的軟件，是重要的核心產品。

其他器件

PCB激光切割分板機的任何一個器件都是缺一不可的，就好像木桶原理一樣，少了哪一款板子都無法裝水，因此工控機、抽塵機、冷卻機、機柜、穩定平臺也都是缺一不可，與上面的核心器件相比，這些器件也都是可以采用國產器件取代的，因而相對來說，價格相對便宜。
