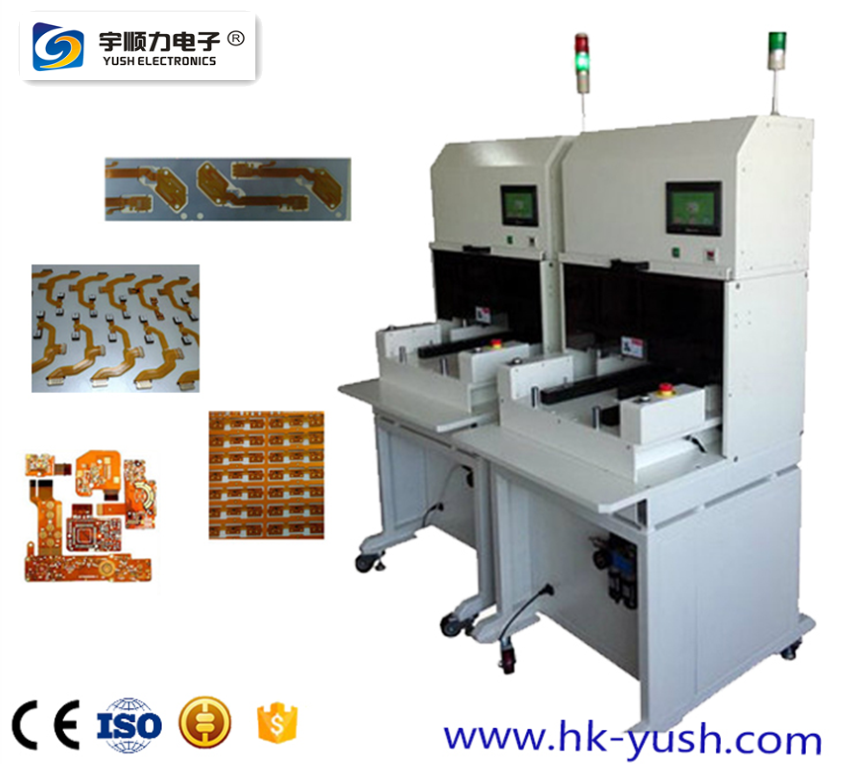

伺服液壓沖床分板機-YSPE-30/80T

1. 產品詳情


2.


3. 伺服油壓沖壓分板機機器型號: YSPE-30/80T/機器規格

4. 型號YSPE-30/80                     工作方式 伺服油壓式

5. 工作氣壓  0.5-0.7Mpa               工作電壓380V

6. 機器重量1300KG                     機器尺寸1500*1200*2300(LxWxHmm)

7. 放板面積400*400                    出力機器尺寸80噸1500*1200*2300

8.





FPC裁切機  FPC精密裁切機

1. 沖切半成品PCB、 FPC、鋁基板效率。

2. 微電腦控制，中英文人機交換界面。

3. 結構設計緊湊，剛性強，便于操作及安全使用。

4. 沖壓高度可任意設定。

5. 下模自動進出，取放產品方便，成品可落入抽屜。

6. 將切板時產生的內應力降低并且避免錫裂。



   描述:

   設備壓力顯示，應顯示實測值。

   設備壓力在觸摸屏內可自己設定,進入壓力調整界面時需要非操作員密碼解鎖才可調整參數描述手工上料處有安全保護裝置要求人工上料區域安裝安全光柵。

   控制系統：

   (1)采用PLC可編程控制器+觸模屏控制全操作過程，既可自動操作，也可手動操作，

   (2)異常情況緊急別停，并設聲光報警。

   (3)設備兩端有緊急急停按鈕和報警裝置。

   (4).控制盤加鎖定，以防非授權人員修改并設定參數。

   (5)配有獨立的配電柜，電路方面進行功能分塊。強電、弱電分塊，以便維護。

   (6)系統設置過載保護系統。

   觸摸屏：

   (1)能設置操作權限，控制:點動、手動、半自動，產量保存、統計及錯誤信息存儲。

   (2在參教設置(工程師級需要設置權限）里要能對程序(各個工位）進行選擇設定，實時監控,參數設置等等功能。




   特點Features

   1. 采用伺服油壓沖切.速度快捷，分切速度8秒/整片。

   2.適用于各種整面連接的FPC拼板裁切,裁切精度t0.03mm

   3.沖切壓力30噸，有油壓測溫報警功能。

   4. 截切工作臺尺寸(L*W) 460mm*400mm

   5. 平臺精度滑動平臺和模臺的水平精度+0.02mm， 伺服馬達、伺服驅動器、感應器等組成。通過控制系統完成平臺的前后滑動，從而實現FPC的搬運功能，

   6.刀模尺寸最大刀模厚度T= 200mm.可正常進行裁切。

   7.具有自動檢測載切高度的功效，高精度導桿、高質量油缸，油泵、松下馬達、多油管道、比例閥、電磁閥等完成沖切功能。通過控制系統，可實現壓力微調，下壓裁切穩定。

   8. 載切工作臺抽屜型(裁切完成后裁切桌面自動返還到操作位置)采用伺服電機傳動速度快且精度高。

   9.觸模屏顯示設備生產數量可任設定且設備生產的片數可以由用戶手動設定需要設備生產的片數可以由用戶手動設定。
