特點
圖像及光路系統
全新的光路系統--均勻的環形光和高亮度的同軸光，配以均可無 極調節的亮度功能，使得各類型的Mark 點均可很好的識別(包括 凹凸不平的Mark 點),適應鍍錫，鍍銅，鍍金，噴錫，FPC 等各 類型不同顏色的PCB。GKG 專利的數學運算模型，確保機器實現 高精度的對位。
簡單易用的人性化中/英文操作界面
采用windows XP/win7操 作界面，具有良好的人機 對話功能：尤其在做程序 文件的導航效果，方便所 有操作人員快速熟悉操作；菜單式中/英文切換，操作日志，故障記錄 /故障自診斷/故障分析提 示/光報警等功能，使得 操作簡單，方便。
2D 錫膏印刷質量檢查和分析
對偏移，少錫，漏印，連錫等印 刷不良問題能快速檢測，并形成 數據記錄，確保印刷品質。

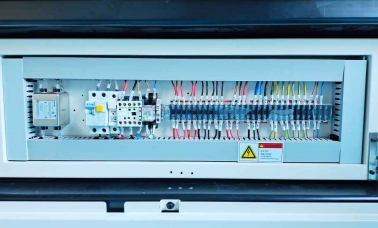

電氣路系統
安全簡潔的電路排布。電路氣路豎立排放機器兩側及后部，維護方便。

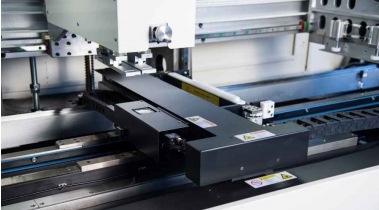

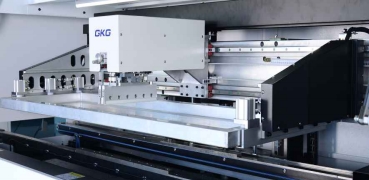

可編程的懸浮自調整步進馬達驅動印刷頭
獨有的長平臺和軌道固定設計，保證PCB穩定支撐。短刮刀橫向 印刷，壓力穩定，節省錫膏。
技術參數
技術參數與規格 | ||
tem項目 | Model型號 | H1500 |
網框尺寸 | 鋼網最小尺寸 | 720*300mm |
鋼網最大尺寸 | 1800*750mm | |
鋼網固定 | 氣缸 | |
最大尺寸(L)x(W) | 1500X350mm | |
最小尺寸(L)x(W) | 80X50mm | |
0.8~6mm | ||
翹曲量 | Max, PCB對角線1% | |
傳輸高度 | 900±40mm | |
傳送方向 | L-R/R-L/L-L/R-R左- 右/右- 左/左- 左/右- 右 | |
運輸速度 | 1500mm/s(Max),軟件控制<速度可調> | |
傳送方式 | 一段式運輸導軌 | |
導軌寬度調整 | 自動 | |
同上/下位機通迅信號 | SMEMA | |
支撐方式 | 磁性頂針/等高塊/自動調節頂升平臺 | |
PCB的定位 | 獨特的頂部壓平柔性邊 | |
印刷頭 | 兩個獨立的馬達驅動印刷頭 | |
刮刀壓力 | 0.5~15Kg(Program Control) | |
刮刀速度 | 10~200mm/sec | |
刮刀類型 | 膠刮刀鋼刮刀(角 5°/55°760 | |
印刷模式 | 單或雙刮刀印刷 | |
清洗方式 | 滴淋式清洗裝置；干、濕兩種模式 | |
視野區域 | 10X8mm | |
機器調整范圍 | X:±10mm/Y:±10mm/θ:±2° | |
視覺系統 | 上/下成像的光路系統/模擬相機/幾何匹配定位 | |
重復定位精度 | ±10μm | |
印刷精度 | ±23μm | |
印刷周期(不包括印刷及清洗時間) | <12sec | |
操作系統 | windows XP/win7 | |
換線時間 | 舊 程 式 ： < 5 m i n s / 新 程 式 ： < 1 0 m i n s | |
主供氣源 | 4~6Kaflcm | |
主供電源 | AC:220±10%,50/60HZ,3KW | |
控制方法 | PC Contro | |

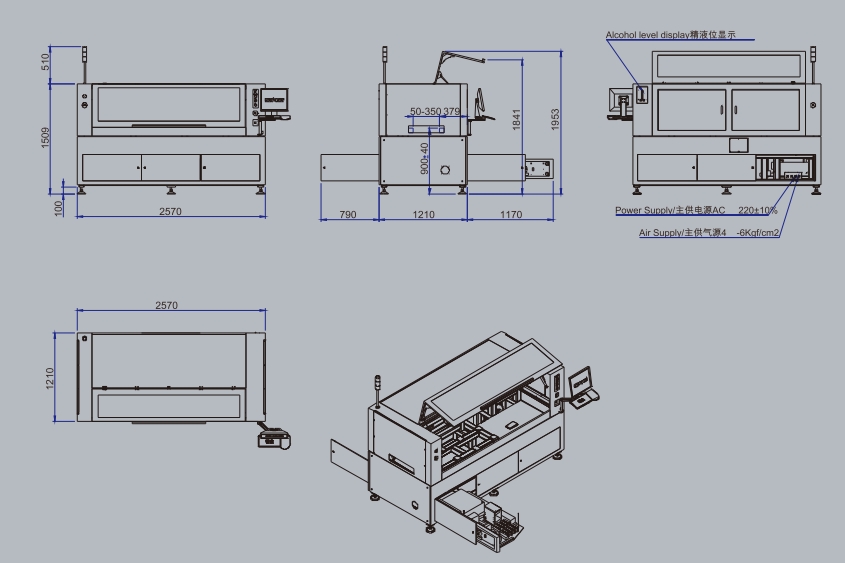

機器外形尺寸 | 2570(L)x1210(W)x1509(H)mm | |
機器重量 | 約 1 5 0 0 K g | |
