設備本體
1、設備型號： GSE

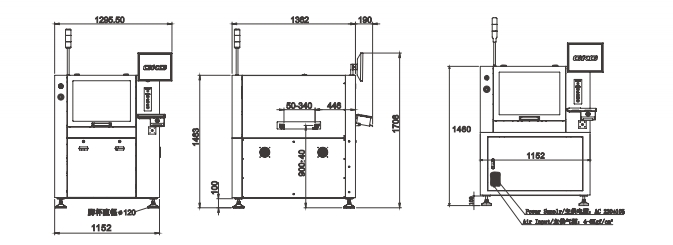

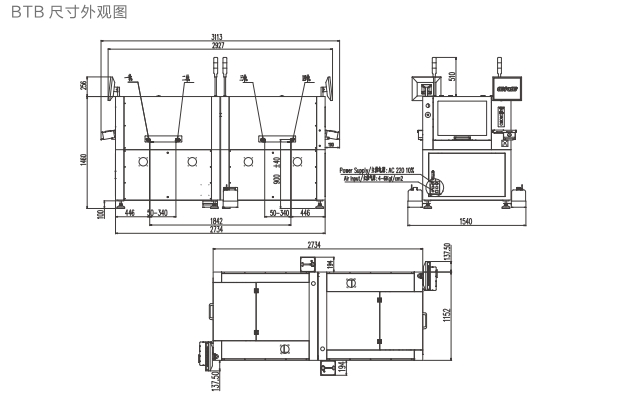

2、設備尺寸： 1152（正面長） *1362(側面縱深)*1460(高度)mm
3、主供電源:AC:220± 10%,50/60HZ 3KW 具有額定電流的穩定電源， 插頭類型： 英制。
4、主供氣源： 穩定的壓力為 4.0 ～6kgf/cm 2 的工業氣源 。氣管直徑6mm/8mm/10mm，/12mm 氣管前接 頭通用型， 后接頭只要與氣管尺寸配套即可
5、機器重量： 約900Kg
設備使用環境
1、車間溫度： 一20℃ ~+45℃
2、車間濕度： 30-60%
3、靜電防護： 需要ESD 接地及靜電防護
4、樓板承重： 如設備使用不在平地一層， 請注意樓板沉承重， 承重須≥ 650kg/m2
設備規格
性能 | |
重復定位精度 | ±0.01mm |
重復印刷精度 | ±0.025mm |
NCP-CT（不含清洗及印刷） | 7.5s |
HCP-CT（含清洗及印刷——180*120mm） | 19s/pcs |
制程CT | 5min |
轉線CT | 3min |
基板處理參數 | |
最大基板尺寸 | 400*340mm 可擴展：530*340mm （選項） |
最小基板尺寸 | 50*50mm |
基板厚度尺寸 | 0.4~6mm |
取像機械范圍 | 528*340mm |
最大基板重量 | 3kg |
基板邊緣間隙 | 2.5mm |
過板高度 | 15mm 超出特制頂 |
傳輸高度 | 900 ± 40mm |
傳輸速度 | 分段控制 |
傳輸方式 | 一段式運輸導軌 |
傳輸方向 | 左至右 |
右至左 | |
同進同出 | |
基板支撐方法 | 磁性頂針 |
等高塊 | |
手動調節頂升平臺 | |
基板夾持 | 手動伸縮式上壓片 |
柔性邊夾 | |
印刷參數 | |
印刷速度 | 10~200mm/sec |
印刷壓力 | 0.5~10Kg |
印刷模式 | 單或雙刮刀印刷 One/Twice |
刮刀類型 | 膠刮刀/鋼刮刀（角度45/55/60) |
脫模距離 Snap-off | 0~20mm |
脫模速度 Snap-Speed | 0~20mm/sec |
鋼網框架尺寸 The template frame size | 470*370mm~737*737mm(厚度：20-40mm） |
鋼網定位方式 | 手動定位 |
清洗參數 | |
清洗方式 | 干擦、濕擦、真空 |
清洗系統 | 上滴淋式 |
清洗行程 | 依據基板長寬自動生成 |
清洗位置 | 后置清洗 |
清洗速度 | 10-200mm/sec |
清洗液用量 | 自動生成，手動可調 |
清洗紙用量 | 自動生成，手動可調 |
影像參數 | |
影像視域 | 10*8mm |
相機類型 | 130萬像素?cái)?shù)字相機130 |
攝像系統 | 上下成像、光源無極調節 |
取像CT（流光） | 300ms |
基準點類型 | 標準形狀基準點 |
如：圓形、方形、菱形、十字 | |
焊盤及異形 | |
Mark尺寸 | 0.5-6mm |
Mark數量 | Max：4pcs |
防呆點數量 | Max：1pcs |
設備硬件參數 | |
功率要求 | AC:220 ±10%,50/60Hz 2.2KW |
壓縮空氣要求 | 4~6Kgf/cm2 |
耗氣量 | 約5L/min |
工作環境溫度 | -20℃~+45℃ |
工作環境濕度 | 30%~60% |
機器高度（去除三色燈） | 1460(H) mm |
機器長度 X方向 | 1152(L) mm |
機器寬度 Y方向 | 1362(W) mm |
機器重量 | Approx: 約900Kg |
設備承重要求 | 650Kg/㎡ |
