產品詳情

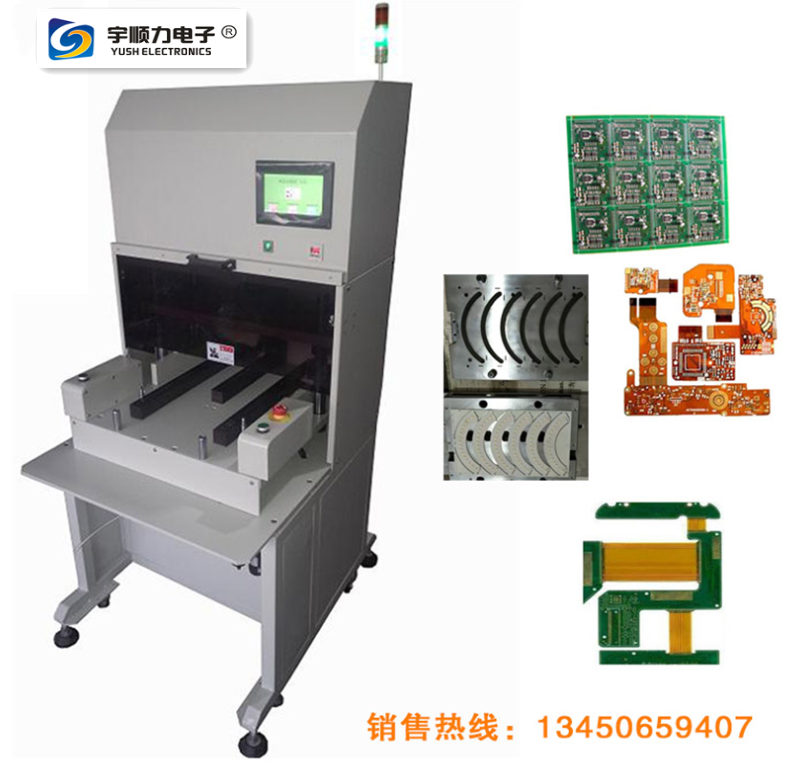

• 機器型號：YSPE-30/80T

• 機器尺寸：L1500*W1200*H2300mm

• 放板面積：400*400mm

• 出力機器尺寸：80噸1500*1200*2300mm

• 工作方式：伺服油壓式

• 工作氣壓：0.5-0.7Mpa

• 工作電壓：380V

• 機器重量：1300KG

產品特點：

1.采用伺服油壓沖切，速度快捷，分板速度8秒/整片

2.適用于各種整面連接的FPC拼板裁切，裁切精度±0.03mm，下

3.沖切壓力30噸，有油壓測溫報警功能

4.裁切工作臺尺寸L460mm* W400mm

5.平臺精度滑動平臺和模臺的水平精度±0.02mm，伺服馬達，伺服驅動器，感應器等組成通過控制系統完成平臺的前后滑動，從而實現FPC的搬運功能

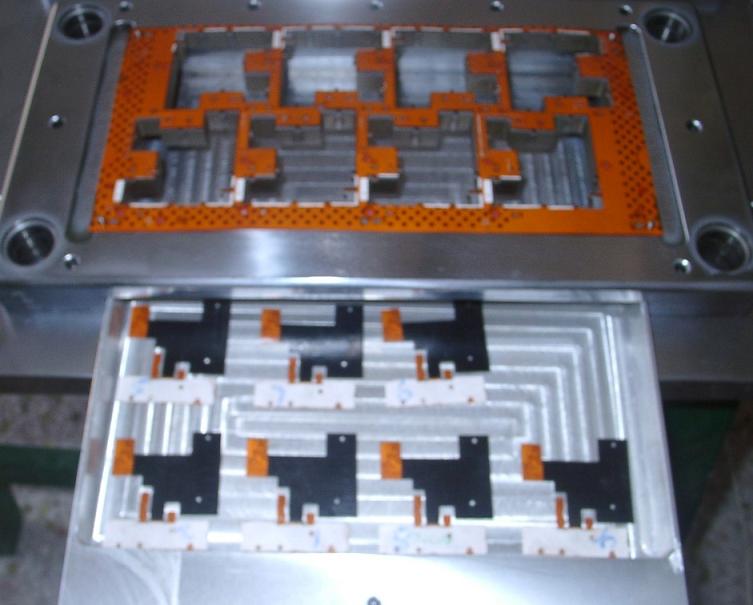

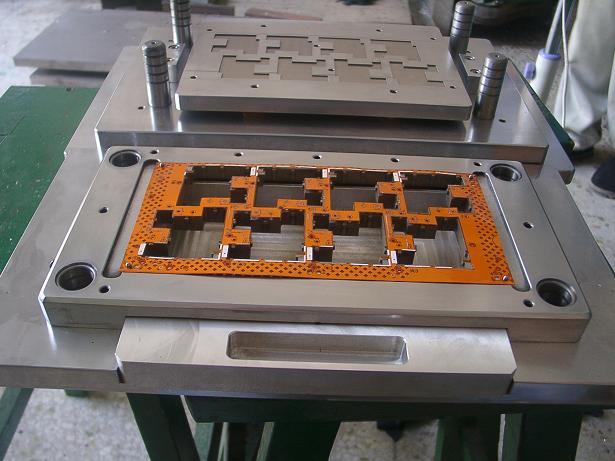

6.刀模尺寸最大刀模厚度：T=200mm，可正常進行裁切

7.具有自動檢測裁切高度的功效，高精度導桿，高質量油缸、油泵、松下馬達、多油管道、比例閥、電磁閥等完成沖切功能。通過控制系統，可實現壓力微調，下壓裁切穩定

8.裁切工作臺抽屜型（裁切完成后裁切桌面自動返還到操作位置），采用伺服電機傳動速度快且精度高

9.觸摸屏顯示設備生產數量可任意設定：且設備生產的片數可以由用戶手動設定需要設備生產的片數可以由用戶手動設定

  描述：（1）設備壓力顯示，應顯示實測值

           （2）設備壓力在觸摸屏內可自己設定，進入壓力調整界面時需要非操作員密碼解鎖才可調整參數描述手工上料處有字全保護裝置要求人工上料區域安裝安全光柵

10.控制系統：

           （1）采用PLC可編程控制制器+觸摸屏控制全操作過程，既可自動操作，也可手動操作

            （2）異常情況緊急剎停，并設聲光報警

            （3）設備兩端有緊急急停按鈕和報警裝置

            （4）控制盤加鎖定，以防非授權人員修改并設定參數

            （5）配有獨立的配電柜，電路方面進行功能分塊，強電、弱電分塊，以便維護

            （6）系統設置過載保護系統

11.觸摸屏：

            （1）能設置操作權限，控制：點動、手動、半自動，產量保存、統計及錯誤信息存儲

             （2）在參數設置（工程師級需要設置權限）里面能對程序（各個工位）進行選擇設定，實時監控，參數設置等等功能
